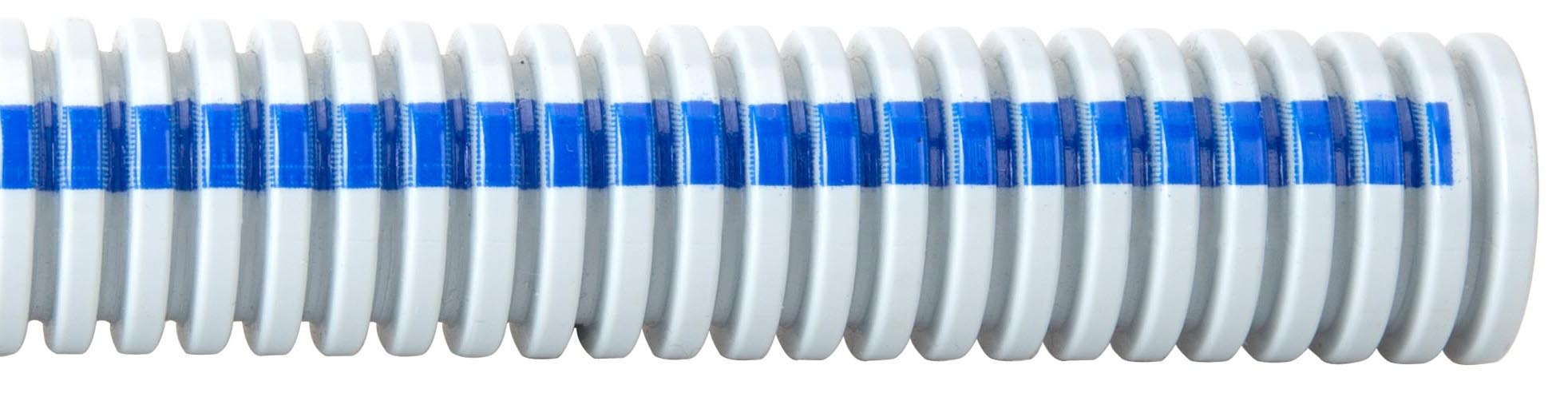

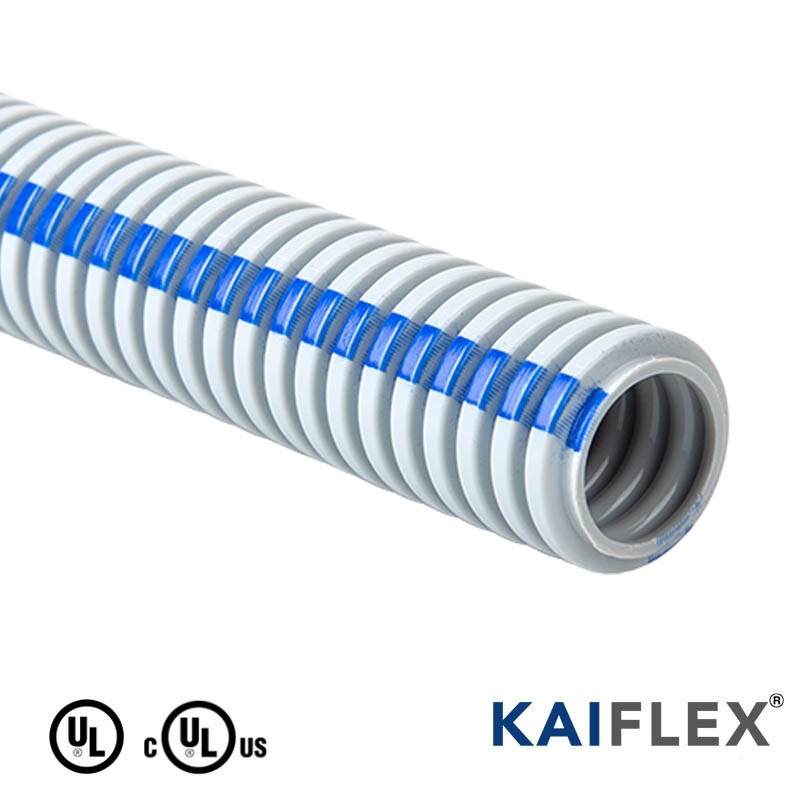

ENT 电气非金属配电导管 / 电气非金属 PVC 波纹管 / CD管 – PENT 系列，系以聚氯乙烯 (PVC) 制成，材质符合 RoHS 环保要求，并且通过 UL 1653 标准测试取得认证，可直埋于混凝土中或在天花板内进行电力配线。产品特性轻量但高抗压、可弯曲，达到FT4耐燃等级，具备优异的耐用性及强大的保护能力，可有效避免潜在的损坏，却又易于安装且缩短工时节省成本。ENT 电气非金属配电导管 (CD管) 管身为灰色印刷蓝色、红色或黄色线条，便于辨识电力线路 (蓝色)、火灾或紧急通知线路 (红色) 和通讯线路 (黄色)。
广泛应用于建筑墙内配管，室内配线，工业场所及交通系统中电力、通讯和控制线缆的保护。
产品特性
材质：PVC
温度范围：-20℃~+50℃
IP 等级：IP 66
可挠性：可弯曲
阻燃等级：FT4
直埋：可
符合 RoHs：有
标准：ANSI/UL 1653, CSA C22.2 No. 227.1
认证： cULus (1/2, 3/4, 1) & UL (1-1/4, 1-1/2), 档案编号：E533399
规格说明
条状 (Strip) 包装
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每条长度 (ft/m) |
| 16 | 1/2 | PENTGB-1/2-S | 14.58~16.00 | 21.13~21.54 | 87 | 10/3 |
| 21 | 3/4 | PENTGB-3/4-S | 19.66~21.18 | 26.42~26.92 | 119 | 10/3 |
| 27 | 1 | PENTGB-1-S | 25.37~26.90 | 33.15~33.66 | 152 | 10/3 |
| 35 | 1-1/4 | PENTGB-1-1/4-S | 33.73~35.36 | 41.86~42.47 | 204 | 10/3 |
| 41 | 1-1/2 | PENTGB-1-1/2-S | 39.57~41.20 | 47.96~48.56 | 239 | 10/3 |
整卷 (Coil) 包装
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (ft/m) |
| 16 | 1/2 | PENTGB-1/2-C | 14.58~16.00 | 21.13~21.54 | 87 | 200/61 |
| 21 | 3/4 | PENTGB-3/4-C | 19.66~21.18 | 26.42~26.92 | 119 | 100/30.5 |
| 27 | 1 | PENTGB-1-C | 25.37~26.90 | 33.15~33.66 | 152 | 100/30.5 |
| 35 | 1-1/4 | PENTGB-1-1/4-C | 33.73~35.36 | 41.86~42.47 | 204 | 500/152.5 |
| 41 | 1-1/2 | PENTGB-1-1/2-C | 39.57~41.20 | 47.96~48.56 | 239 | 300/91.5 |
整轴 (Reel) 包装
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每轴长度 (ft/m) |
| 16 | 1/2 | PENTGB-1/2-R | 14.58~16.00 | 21.13~21.54 | 87 | 1500/450 |
| 21 | 3/4 | PENTGB-3/4-R | 19.66~21.18 | 26.42~26.92 | 119 | 1000/305 |
| 27 | 1 | PENTGB-1-R | 25.37~26.90 | 33.15~33.66 | 152 | 750/225 |
| 35 | 1-1/4 | PENTGB-1-1/4-R | 33.73~35.36 | 41.86~42.47 | 204 | 1000/305 |
| 41 | 1-1/2 | PENTGB-1-1/2-R | 39.57~41.20 | 47.96~48.56 | 239 | 750/225 |
